Što čini pomoćni nož od 9 mm alatom za rezanje za svakodnevnu upotrebu

Precizno inženjerstvo Unutar 9 mm hardverskog pomoćnog noža

Kućište alatnog noža oblikovano je u dvije simetrične ljuske koje se spajaju ili spajaju vijcima oko središnje čelične tračnice. Ovaj trag vodi klizač koji nosi oštricu naprijed i nazad. Na platformi CX107 gusjenica je ojačana duž cijele duljine od 12,1 cm tako da se oštrica ne ljulja s jedne na drugu stranu tijekom rezanja. Bočna igra u kanalu oštrice jedan je od najčešćih razloga zašto se hardverski pomoćni nož čini nestabilnim pri rezanju debelog valovitog kartona, tako da je tolerancija između oštrice i stijenke kanala čvrsta tijekom oblikovanja.

Gornji dio ručke oblikovan je s blagom zakrivljenošću prema naprijed koja odražava prirodni kut zatvorene šake koja drži alat u stilu olovke. Rebraste zone za držanje nalaze se na dvije kontaktne točke gdje palac i kažiprst vrše najveći pritisak tijekom rezanja. Ova su rebra uzdignuta otprilike pola milimetra iznad okolne školjke, dovoljno da se ugrizu u kožu radi držanja, a da ne postanu neugodna tijekom ponovljene uporabe tijekom cijele smjene pakiranja.

Prozor za gledanje uliven je u stranu mnogih tijela pomoćnih noževa, tako da je preostala duljina oštrice vidljiva bez otvaranja kućišta. Operateri koji rade s velikim dnevnim volumenom rezanja oslanjaju se na ovaj prozor kako bi procijenili kada je blizu promjena oštrica pomoćnog hardvera, umjesto da otkriju dosadnu ili iscrpljenu oštricu usred zadatka.

Dvije ljuske kućišta spojene su ili s jednim udubljenim vijkom u blizini baze ili s nizom unutarnjih kopči postavljenih duž šava. Zatvarač na temelju vijka ima veću toleranciju tijekom godina opetovanog otvaranja jer se zatvarač odupire otpuštanju uslijed vibracija, dok zatvarač na temelju kopče omogućuje brži pristup bez alata tijekom ciklusa izmjene oštrice alatnog noža u užurbanom okruženju pakiranja gdje odvijač nije uvijek na dohvat ruke.

Debljina stijenke preko ljuske nije slučajno ravnomjerna. Dio koji okružuje kanal oštrice namjerno je deblji od dijela koji tvori krivinu gornje ručke, raspoređujući materijal tamo gdje se koncentrira bočno naprezanje pri rezanju, a istovremeno održava cijelo tijelo dovoljno laganim za produženu upotrebu jednom rukom. Ova neravnomjerna raspodjela stjenke detalj je koji odvaja izdržljivi hardverski pomoćni nož od jeftinije lijevane kopije koja koristi ravnu, ujednačenu debljinu školjke u cijelom dijelu.

Kut oštrice i geometrija rezanja

Rezni rub na standardnoj traci s oštricama hardverskih pomoćnih noževa brušen je pod uglom od otprilike 19 do 21 stupanj na svakoj strani, stvarajući kombinirani kut ruba u niskom rasponu od 40 stupnjeva. Ovaj kut uravnotežuje dvije suprotstavljene potrebe: rub dovoljno tanak za čisto rezanje papira i filma bez kidanja vlakana, i rub dovoljno debeo da se odupre kotrljanju ili lomljenju kada naiđe na presavijeni šav ili spojnicu skrivenu unutar trake za pakiranje.

Uži skošeni kut bliži 15 stupnjeva po licu rezao bi s manjim otporom na jednoslojnom materijalu, ali bi se također brže otupio i bio skloniji mikrokrhotinama od tvrđih inkluzija kao što su spajalice ili plastične trake, zbog čega raspon od 19 do 21 stupanj ostaje praktični standard za hardverski nož opće namjene, a ne za specijalnu oštricu namijenjenu samo jednom materijalu.

Vrh oštrice brušen je na oštriju točku od stražnjeg ruba, dopuštajući prvoj kontaktnoj točki da probije površinu poput trake ili skupljajuće folije prije nego što širi dio oštrice nastavi rez duž ravne linije. Ova geometrija vrha je ono što omogućuje pomoćnom hardverskom nožu da započne rez izravno na ravnoj površini bez potrebe za već postojećim rubom ili kutom za početak.

Vrste čelika za oštrice koje se koriste u proizvodnji oštrica za pomoćne noževe

Nije svaka traka s oštricama hardverskih pomoćnih noževa izrađena od istog čelika. Tvrdoća, zadržavanje rubova i otpornost na koroziju razlikuju se ovisno o stupnju, a izbor utječe na to koliko često segment oštrice treba puknuti ili zamijeniti.

Geometrija ručke i zone zahvata protiv klizanja

Neuspjeh držanja tijekom rezanja obično se događa u točnom trenutku kada otpor oštrice naraste, na primjer kada vrh uhvati nabor u kartonu. Iz tog razloga postoje nazubljeni grebeni duž hrpta žute ljuske. Daju dlanu mehaničku sidrišnu točku koja se ne oslanja samo na trenje, što je važno kada ruke postanu lagano vlažne od opetovanog pakiranja ili aktivnosti u učionici.

Donji kraj ručke, prikazan plavom bojom na shemi boja CX107, oblikovan je malo šire od središnjeg dijela. Ovaj proširenje sprječava klizanje alata prema naprijed iz zatvorene ruke tijekom rezanja povlačenjem, što je detalj koji je lako previdjeti sve dok korisnik ne usporedi hardverski pomoćni nož s proširenom bazom i nožem s ravnom cijevi na istom zadatku.

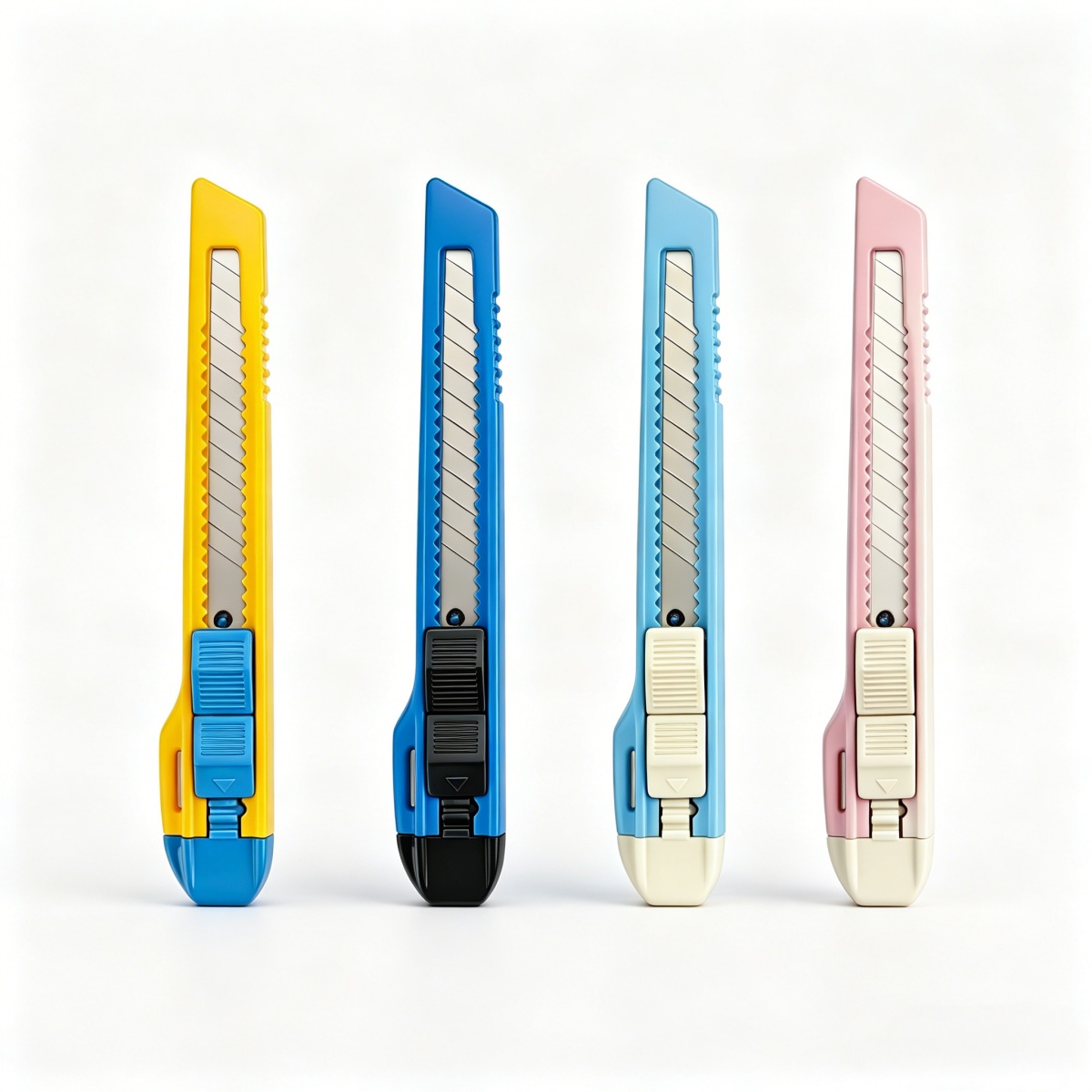

Oznake boja preko školjke funkcionalne su i vizualne. Na ovoj se platformi trenutno proizvode četiri kombinacije boja, izmjenjujući žute, plave, svijetloplave i ružičaste akcente nasuprot crnim ili bijelim klizačima, što omogućuje distribucijskim partnerima da odvoje zalihe po veličini ili stupnju na prvi pogled na polici ili u spremniku.

Promjer držanja preko središnjeg dijela ručke je blizu 2,1 cm širine tijela, dimenzija odabrana da udobno sjedne unutar savijenih prstiju ruke prosječne odrasle osobe bez prisiljavanja prstiju na pretjerano istezanje. Promjer rukohvata koji je značajno veći od ovoga ima tendenciju gurnuti palac dalje od gumba klizača, čineći produženje oštrice jednom rukom nezgodnim, dok osjetno tanji rukohvat koncentrira pritisak na manje kontaktno područje i povećava umor tijekom cijele smjene ponovljenog rezanja.

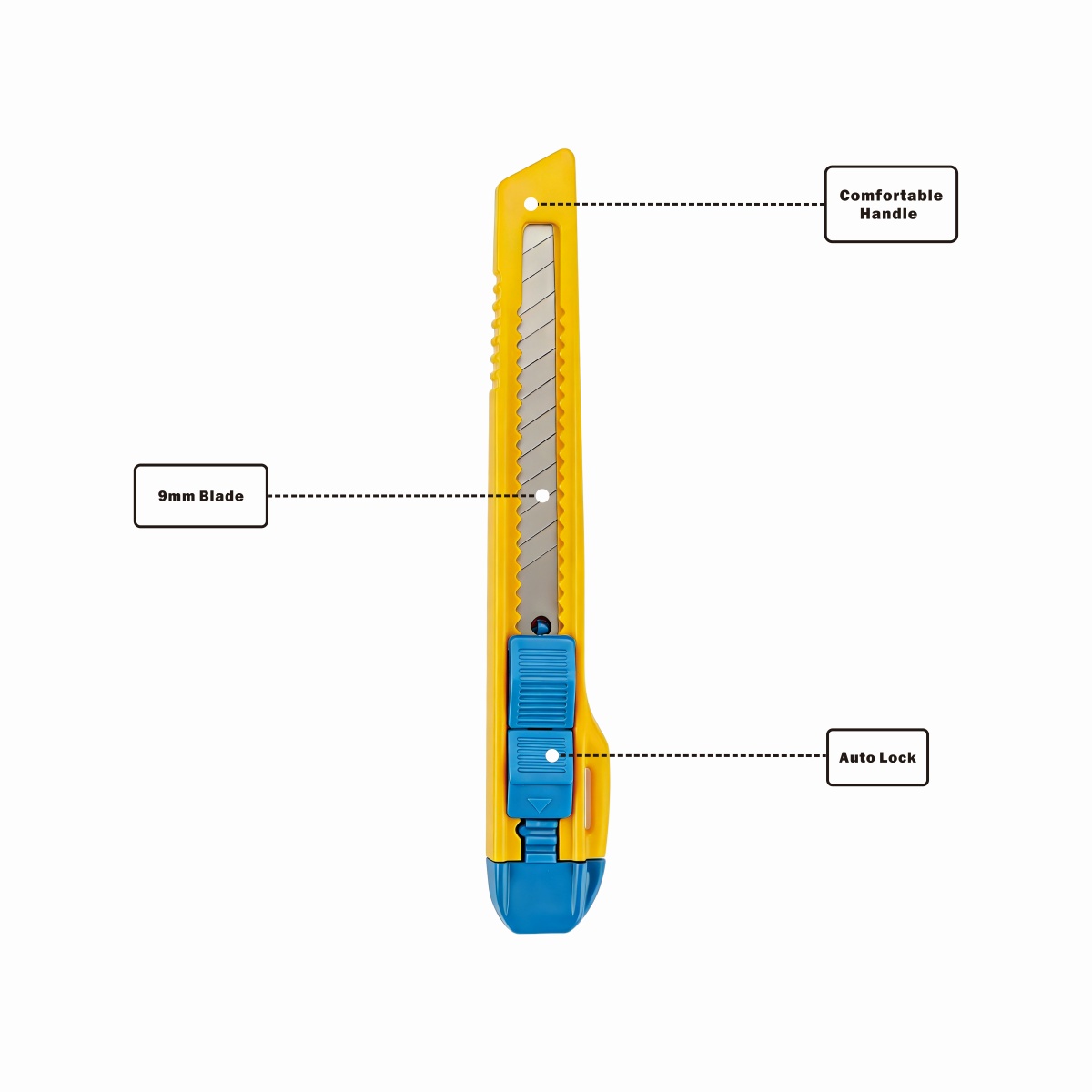

Klizači s automatskim zaključavanjem u usporedbi s klizačima s ručnim trenjem

Stariji i jeftiniji dizajni pomoćnih noževa oslanjaju se samo na trenje kako bi držali oštricu na mjestu, što znači da je klizač jednostavno dovoljno čvrsto uza stijenku kanala da izdrži lagani pritisak. Ovo funkcionira prihvatljivo za vrlo lagano rezanje papira, ali postaje nepouzdano kada se oštrica susretne s gušćim materijalom, budući da otpor samog reza može gurnuti oštricu unatrag u kućište usred hoda.

Sustav automatskog zaključavanja zamjenjuje ovo oslanjanje na trenje mehaničkim klinom koji fizički sjedi u jednom od pet zapora duž kanala. Oštrica se ne može povući pod pritiskom rezanja jer je klin, a ne tarni spoj, ono što se odupire povratnoj sili. Ovo je glavni razlog zašto su dizajni automatskog zaključavanja sada standardno očekivanje na većini modernih hardverskih platformi pomoćnih noževa, a ne izborna nadogradnja.

Kompromis sa sustavom zaključavanja je da korisnik mora svjesno pritisnuti gumb za otpuštanje kako bi uvukao oštricu, umjesto da jednostavno gurne klizač natrag, dodajući mali namjerni korak na koji je nekim dugogodišnjim korisnicima starijih frikcionih klizača potrebno kratko razdoblje prilagodbe da se naviknu.

Razumijevanje kanala klizača za automatsko zaključavanje

Klizač na vrhu kućišta pomiče se po stepenastom kanalu s pet zapora urezanih u plastiku. Svaki držač odgovara fiksnoj duljini produžetka oštrice, od kratkog izlaganja od 6 mm za delikatan rad podrezivanja do potpunog izlaganja od 9 mm za rezanje više slojeva valovitog kartona u jednom potezu.

Automatsko zaključavanje odnosi se na napetost opruge ugrađenu u gumb klizača. Pritiskom na tipku klin se odvaja od trenutnog držača, a otpuštanjem se klin ponovno postavlja u bilo koji graničnik koji je klizač dosegnuo. Ovaj dizajn sprječava da se oštrica povuče u sredini reza pod pritiskom, što je primarni sigurnosni problem kod starijih kliznih noževa koji rade samo na trenje i nemaju namjenski zatik za zaključavanje.

Sila zadržavanja se povećava prema potpuno ispruženom položaju jer klin zahvata dublji zid pri maksimalnoj izloženosti oštrice, postavci koja se najčešće koristi za debeo materijal gdje slučajno uvlačenje nosi najveći rizik.

Oštrica za promjenu alatnog noža: Raščlamba postupka na terenu

Koraci u nastavku opisuju opći mehanizam koji se nalazi kod većine otklopnih kliznih noževa u ovoj klasi veličina, uključujući tijek rada koji mnogi ljudi traže pod odjeljkom kako zamijeniti oštricu pomoćnog noža Ace hardware, budući da su unutarnji kanal i dizajn stražnjeg poklopca uglavnom slični za kompaktne modele od 9 mm, bez obzira na boju kućišta ili marku.

Korištenu oštricu nikada ne biste smjeli staviti labavu u džep, ladicu ili kantu za otpatke, a da je prije toga ne razdvojite na kratke segmente ili zamotate, budući da goli rub istrošene trake s oštricama pomoćnog noža ostaje dovoljno oštar da zareže kožu čak i nakon što više ne može čisto rezati željeni materijal.

Konfiguracije pakiranja i distribucije

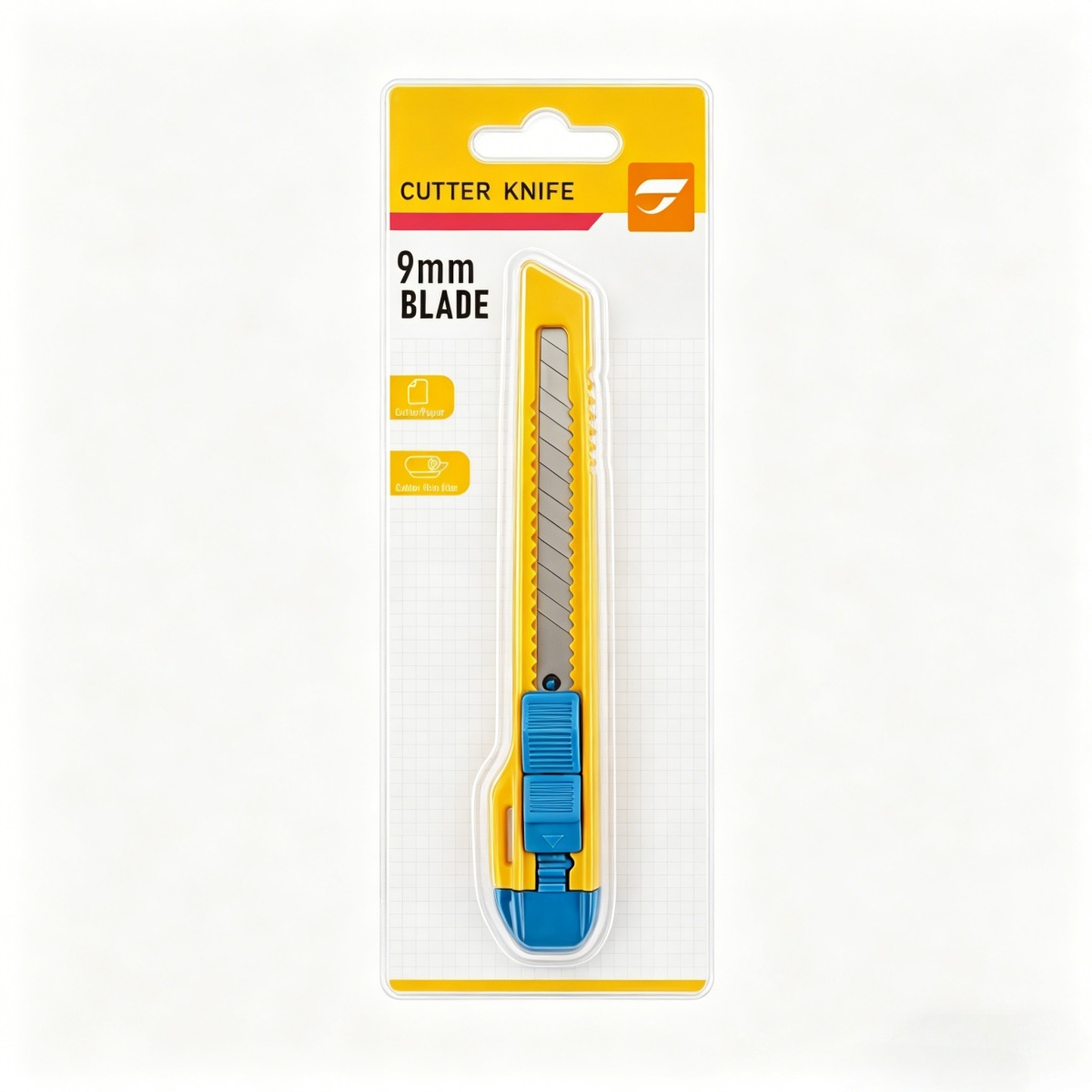

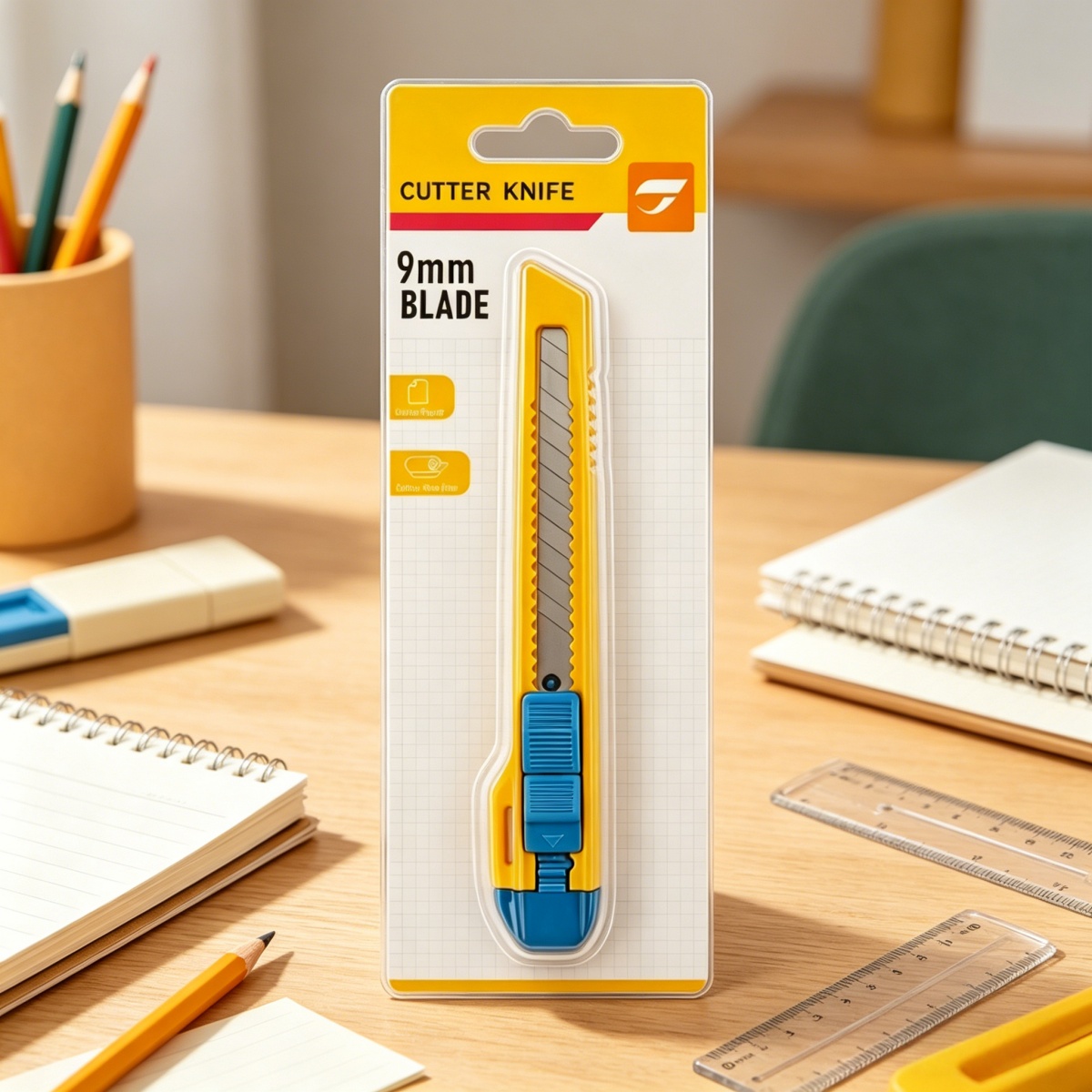

Platforma CX107 isporučuje se u blister kartonskom pakiranju s alatom koji se drži uz tiskanu podložnu karticu iza oblikovane plastične školjke. Ovaj format drži oštricu u potpunosti uvučenom i vidljivom za pregled dok istovremeno sprječava otvaranje kućišta tijekom transporta, a omogućuje i jezičak za vješanje u obliku klinova za izlaganje na policama ili policama.

Konfiguracije skupne distribucije odmiču se od pojedinačnih blister kartica prema jedinicama u višestrukim vrećicama pakiranim u unutarnju kutiju, smanjujući materijal za pakiranje po jedinici za narudžbe namijenjene obnavljanju skladišta umjesto izravnog izlaganja u maloprodaji. Oba formata održavaju iste interne specifikacije alata, a razlikuju se samo u tome kako je gotov hardverski pomoćni nož zaštićen i predstavljen prije nego što dođe do krajnjeg korisnika.

Zamjenske oštrice pomoćnih noževa zasebno su pakirane u malim ravnim omotima od pet do deset traka, veličine da stanu u standardni džep za blister kartice ili spremnik za male dijelove, što omogućuje objektu skladištenje rezervnih oštrica neovisno o tijelu alata u koje će se na kraju staviti.

Referenca kompatibilnosti rezanja materijala

Uslužni hardverski nož od 9 mm nije namijenjen za svaki zadatak rezanja u objektu. Usklađivanje produžetka oštrice s debljinom materijala produljuje životni vijek oštrice i smanjuje učestalost potpunog ciklusa izmjene oštrice alatnog noža.

Gdje se 9 mm hardverski pomoćni nož koristi u svim industrijama

Razmatranja skladištenja, transporta i svakodnevnog nošenja

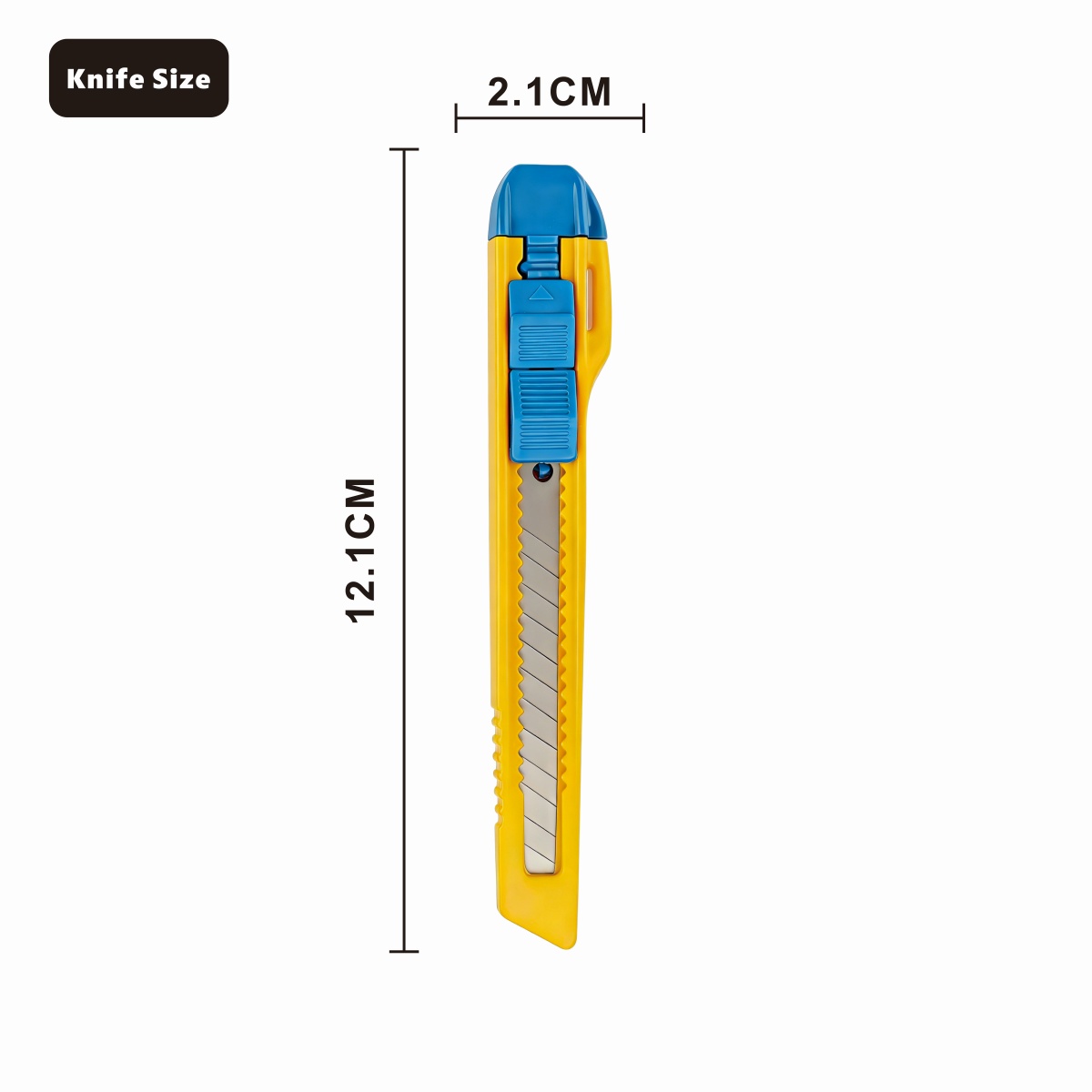

Potpuno uvučena duljina od 12,1 cm omogućuje pomoćnom nožu da stoji ravno unutar većine organizatora ladica stolova, torbica za alat i džepova na pregačama, a da ne viri izvan otvora. Zaobljeni vrh ručke sprječava zahvaćanje tkanine kada se alat brzo izvuče tijekom ponavljajućih zadataka.

Za objekte koji transportiraju alate između radnih područja, blister pakiranje služi i kao privremeni omot za pohranu tijekom transporta, držeći oštricu uvučenom i klizni mehanizam zaštićen od prašine ili krhotina dok se alat ne raspakira na odredišnoj stanici.

Kada se alatni nož pohranjuje dulje vrijeme između dva korištenja, potpuno uvlačenje oštrice i uključivanje najnižeg položaja za zaključavanje smanjuje napetost opruge na kliznom mehanizmu, pomažući zaustavnicima Auto Lock da zadrže dosljedan angažman kada se alat vrati u aktivnu upotrebu.

Prilagođeno brendiranje, ispis logotipa i konfiguracija boja

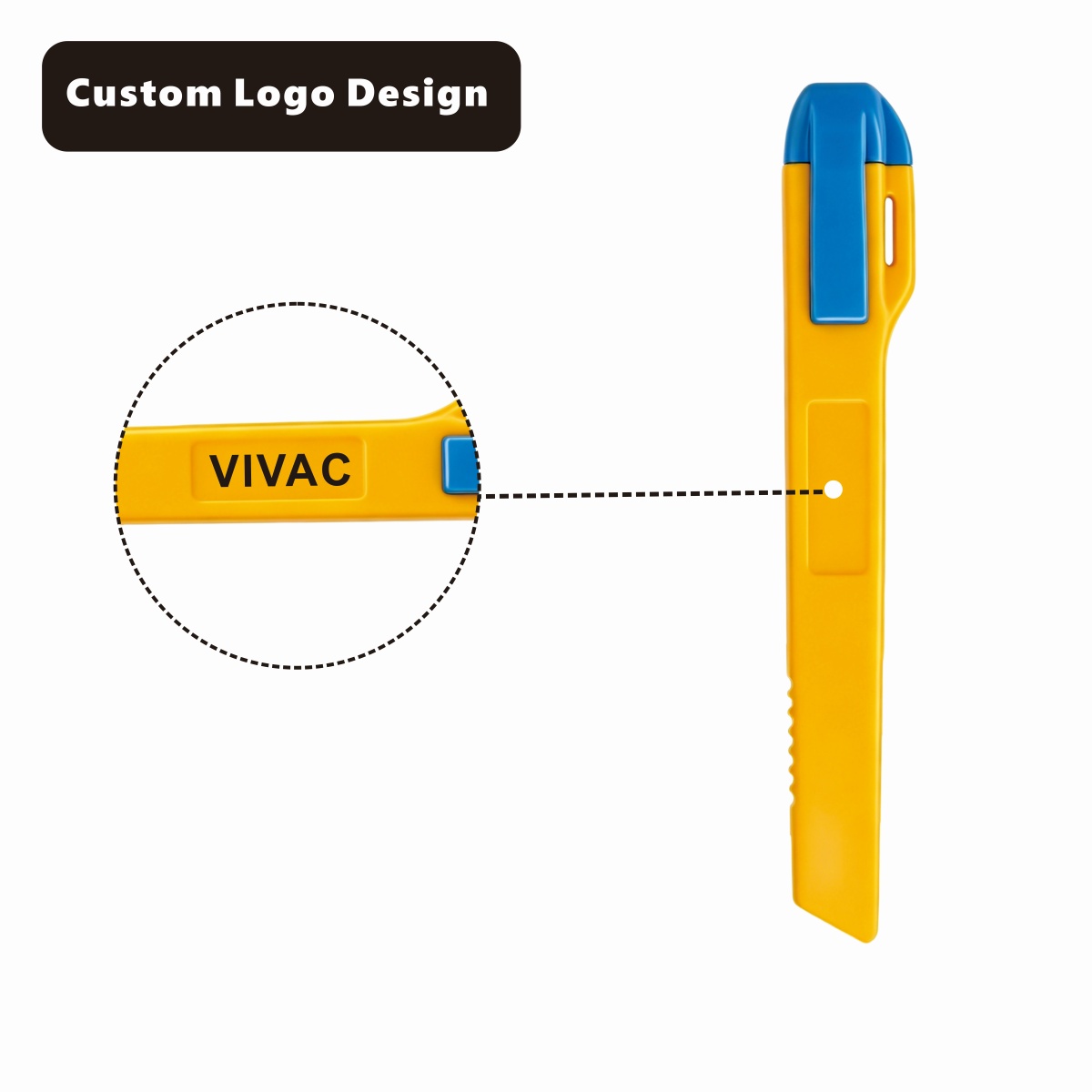

Tamponski tisak ili lasersko graviranje na ravnom dijelu u blizini klizača omogućuje da naziv tvrtke ili kratka riječ ostane trajno na ljusci bez utjecaja na teksturu držanja. Budući da se područje ispisa nalazi iznad rebrastog dijela, logotip ostaje čitljiv čak i nakon mjeseci rukovanja.

Konfiguracijom boja upravlja se u fazi injekcijskog prešanja, a ne kroz lakiranje, tako da žuta, plava, svijetloplava i ružičasta boja ljuske izdrže ponovljeno čišćenje bez pucanja. Boje klizača i osnovne boje mogu se uskladiti ili kontrastirati s glavnom bojom školjke, ovisno o preferencijama naručitelja za koordiniranim ili dvobojnim izgledom.

Kompaktne dimenzije u usporedbi sa standardnim kućištem od 18 mm

Kontrola kvalitete proizvodnje i ispitivanje sigurnosti

Svaka proizvodna serija oštrica hardverskih pomoćnih noževa prolazi kroz fazu provjere oštrine gdje se traka uzorka iz serije povlači preko kalibriranog ispitnog materijala kako bi se potvrdilo da je otpor rezanja unutar prihvaćenog raspona. Prije pakiranja iz serije se izvlače trake izvan tolerancije.

Školjke kućišta podvrgavaju se provjeri zategnutosti klizača pri čemu se tipka za automatsko zaključavanje više puta okreće punim hodom kako bi se potvrdilo da su klinovi ispravno postavljeni u svakom držaču bez vezivanja. Kućište koje pokazuje nejednaku otpornost tijekom ovog cikličkog testa odvaja se radi prerade umjesto da se otprema.

Sastavljene jedinice također se provjeravaju na hod oštrice držanjem kućišta mirno dok nježno pritišćete izloženi vrh sa strane, potvrđujući da tolerancija kanala održava bočno pomicanje unutar djelića milimetra u cijelom rasponu istezanja.

Izvor materijala i sastav kućišta

Vanjska školjka platforme CX107 izrađena je od ABS plastike, odabrane zbog svoje otpornosti na udarce i sposobnosti zadržavanja sitnih površinskih detalja kao što je rebrasta tekstura rukohvata i područje s otisnutim logotipom, a da materijal ne postane lomljiv pri opetovanom savijanju u blizini kanala klizača.

Unutarnje komponente, uključujući zatik za zaključavanje i oprugu, proizvode se od tvrđe inženjerske plastike ili legure lakih metala, ovisno o proizvodnoj seriji, odabrane posebno za otpornost na zamor budući da ti mali dijelovi prolaze kroz tisuće pokreta izvlačenja i uvlačenja tijekom radnog vijeka jednog kućišta.

Ladice za blister pakiranje izrađene su od prozirne PET ili PVC ploče, odabrane kako bi alat bio vidljiv za inspekciju prije kupnje, dok istovremeno pružaju dovoljno čvrstoće za zaštitu kutova kućišta tijekom slaganja i transporta između distribucijskih točaka.

Često postavljana pitanja
